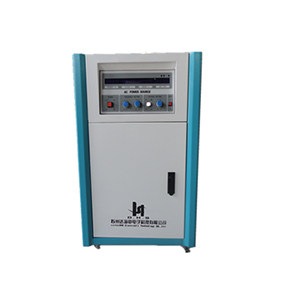

交流变频电源是一种能够将输入的固定频率、固定电压的交流电,转换为可调节频率和电压的交流电的电力电子设备。它在现代工业、科研和测试领域扮演着很重要的角色,为各种用电设备提供稳定、可靠且可调的交流电源环境。
其工作原理主要基于“交-直-交”变换技术。首先,输入的交流电通过整流电路转换为直流电,这个过程通常由二极管或可控硅等元件完成。接着,直流电被送入一个由IGBT(绝缘栅双极型晶体管)等功率半导体器件构成的逆变电路。通过准确控制这些开关器件的导通与关断时间,逆变电路可以将直流电重新“合成”为所需频率和电压的交流电。整个过程由微处理器或DSP(数字信号处理器)进行实时控制,确保输出波形纯净、稳定。
一个典型的交流变频电源主要由四大核心部分构成:整流单元、滤波单元、逆变单元和控制单元。整流单元负责将交流转为直流;滤波单元则平滑直流电压,减少纹波,为逆变提供高质量的直流源;逆变单元是核心,它通过脉宽调制(PWM)技术生成模拟正弦波的交流输出;控制单元则是“大脑”,它接收用户设定,并实时监测输入输出状态,调整控制策略,确保输出精度。
交流变频电源的输出波形通常为纯净的正弦波,谐波含量低,电压和频率调节范围宽,响应速度快。这使得它不仅能模拟全球不同地区的电网标准(如110V/60Hz或220V/50Hz),还能进行电压跌落、频率突变等电网异常测试,是产品开发、质量检测和实验室研究中不可或缺的工具。
