稳频稳压电源的控制原理

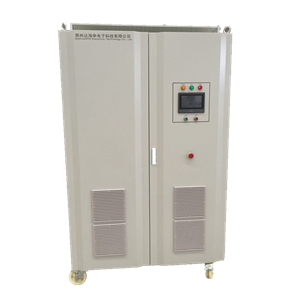

　　稳频稳压电源是我国从德国引进的先进技术。它主要是针对一些电压和频率波动范围大、供电频率不稳定、电压畸变严重，或出现闪变、跌落等综合电压质量问题的偏远地区或国内外电网而设计开发的。变频电源可以稳定电网中不良电源的频率，并根据客户要求输出优质的源电压和频率，避免了电压和频率波动范围大，波形畸变波动范围大对负载设备的危害。

　　稳频稳压电源的控制原理

　　1.SPWM控制的基本原理

　　稳频稳压电源从电气功能的层次上可以分为四个部分:输入部分、交流-DC转换部分、输入部分和输出部分。在这四个部分中，INV部分是核心技术，控制算法和控制电路都比较复杂。

　　SPWM(正弦脉宽调制)控制——脉宽调制技术是一种通过调制一系列脉冲的宽度来等效获得所需波形(包括形状和幅度)的控制方法。SPWM控制技术广泛应用于逆变电路中，实际应用中的逆变电路大多为SPWM型。SPWM控制技术依赖于其在逆变电路中的应用，这决定了其在电力电子技术中的重要地位。

　　2.SPWM控制理论基础——当等冲量(冲量指的是脉冲面积窄)、不同形状的窄脉冲加到有惯性的环节上，成效基本相同(指的是各环节的输出响应波形基本相同，低频段很接近，高频段只有细微的不同)。

　　用一系列等幅不等宽的脉冲代替一个正弦波——n等份正弦半波，可以看作n个等宽不等幅的互连脉冲序列。用矩形脉冲代替意味着等幅、不等宽、重合中点、等面积(脉冲)和根据正弦定律改变宽度。脉宽按正弦规律变化并等效为正弦波的波形就是我们所说的SPWM波形，它可以通过同比例改变脉宽来改变等效输出正弦波幅值。
